¿Quién puede prescindir de los análisis de Integridad de la Señal e Integridad de Potencia? Son fundamentales en el diseño electrónico actual, aunque no siempre sean prácticos para los diseñadores. En el mundo digital, enfrentarse a complejidades comparables a RF o microondas es inevitable. Los diseñadores deben aprender nuevas tecnologías como el COM (margen operativo de canal), PAM4 (modulación de amplitud de impulsos con 4 estados) y HMC (memorias RAM híbridas). ¿Domina bien estas tecnologías? ¡Se sincero contigo mismo!
Para que los diseñadores electrónicos puedan enfrentar estos retos, HyperLynx SI PI integra el análisis de Integridad de la Señal e Integridad de Potencia, la resolución electromagnética 3D y el control DRC rápido en un único entorno. Con este conjunto completo de tecnologías de análisis, los diseñadores pueden abordar cualquier tipo de placa de circuito impreso digital de alta velocidad.
Integración de SI, PI, 3D y DRC en un único entorno
La disponibilidad de distintas herramientas en una única interfaz gráfica facilita enormemente el trabajo. Los proyectos a los que se enfrentan profesionales y empresas varían en tamaño, número de capas, densidad, velocidad de señal y otros factores. La típica respuesta es equiparse con varias herramientas que, aunque sean del mismo productor, requieren cambiar de aplicación y trabajar en entornos diferentes, pasando de Signal Integrity a Power Integrity o 3D.
En HyperLynx, la experiencia del usuario es muy diferente. Se puede cambiar de un tipo de análisis a otro en cuestión de minutos, lo que resulta eficaz gracias a los motores de simulación y algoritmos potentes. Como resultado, se obtiene una modelización detallada de la interferencia, y las redes "atacantes" se pueden detectar rápidamente incluso en proyectos de datos grandes.

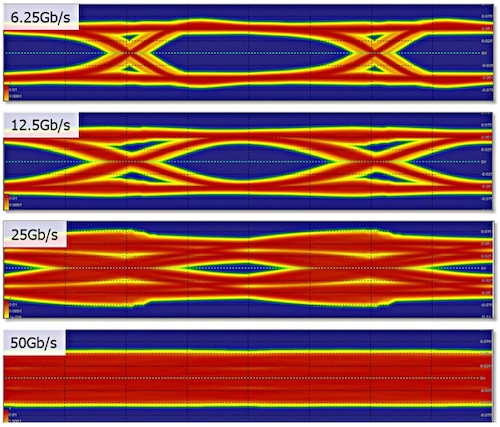

Un claro ejemplo de las ventajas de este enfoque es la tecnología SERDES, que ha incrementado significativamente las frecuencias en el dominio digital. HyperLynx cuenta con potentes solucionadores electromagnéticos (EM), incluyendo la simulación en 3D completa. La figura siguiente muestra los efectos del aumento de datos y frecuencias en un canal SERDES real.

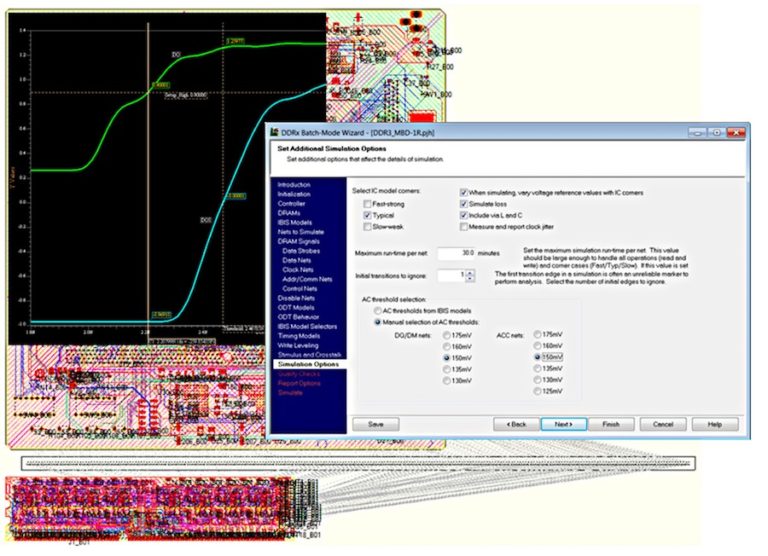

La facilidad de uso de esta herramienta se destaca en la imagen del Wizard HyperLynx para análisis DDRx. El Wizard guía al usuario a través de una interfaz DDRx, realizando miles de simulaciones, mediciones de temporización y Signal Integrity, y presenta los resultados de forma clara.
HyperLynx también se destaca por su sistema de informes, simplificando la documentación del proyecto, como se muestra en la siguiente figura.
Los usuarios de HyperLynx valoran su capacidad para identificar rápidamente las partes que necesitan un análisis detallado, gracias a la integración del potente motor DRC de HyperLynx directamente en el entorno SI PI.
En conclusión, HyperLynx ha evolucionado significativamente, ofreciendo ahora un conjunto completo de funciones en un único entorno integrado que satisface todas las necesidades de Integridad de la Señal, Integridad de Potencia, SERDES y análisis electromagnético 3D.
White Paper
Este Whitepaper de Mentor ofrece una visión de las características tecnológicas que hacen de HyperLynx una herramienta única para diferentes tipos de análisis integrados en un solo entorno.
